氧化锆空心球砖是以氧化锆空心球为主要原料制成的隔热耐火制品。其生产工艺是，以氧化锆为原料，氧化钙(或氧化镁等)作稳定剂，经均匀混合，电弧法熔化成熔液，以压缩空气喷吹制成氧化锆空心球，然后以氧化锆空心球(65%～70%)和氧化锆细粉(30%～35%)为原料，以硼酸水熔液作结合剂，混合均匀后用加压振动成型机成型，制得的砖坯干燥后在1700～1800℃下烧成。
氧化锆空心球砖耐火度大于2400℃，显气孔率为55%～60%，体积密度为2.5～3.0g/cm3，耐压强度不小于4.9MPa，热导率为0.23～0.35W/(m .K)。
氧化锆有两个主要耐火材料市场。一是连续铸钢耐火材料，包括用于中间流槽和钢包的出液口和浸入式喷嘴。滑动挡板也要用到氧化锆，用于暴露在高温度的中心区域内。部分稳定氧化钙和氧化镁二氧化锆都在使用，一般氧化钙比较便宜。中频高温炉保温层用氧化锆空心球砖。

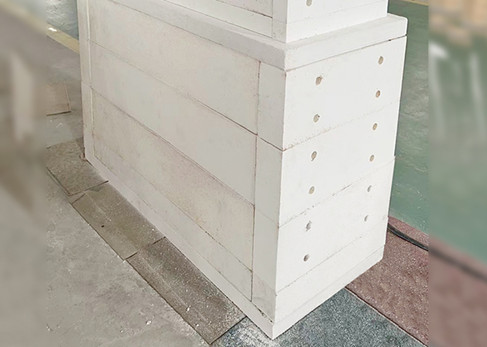

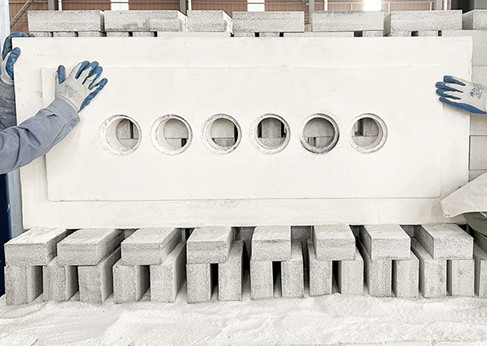

氧化锆空心球砖完全由氧化锆空心球制得,有良好的高温强度和稳定的气孔结构,用于超高温设备中炉盖等部位的绝热材料,例如中频高温炉、炭黑反应炉、钨棒炉、钼炉等。
郑州四季火耐火材料有限公司先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料。
